E+H超聲波變送器FMU90

超聲波測量

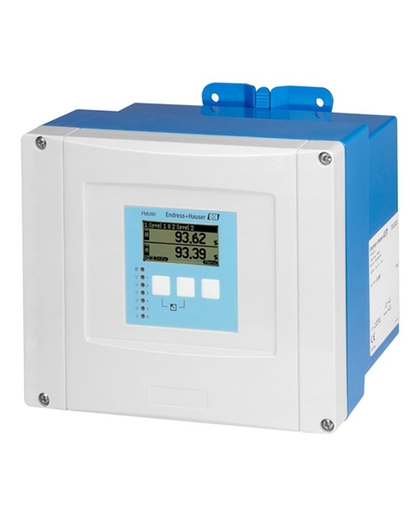

行程時間原理   Prosonic FMU90

變送器可現場安裝或導軌安裝，最多可連接2臺傳感器-FDU90/91/92/93/95

Prosonic FMU90可現場安裝，或在儀表控制柜中采用導軌安裝，適用于液體、漿料、淤泥、粉末和和固體塊料的連續性、非接觸物位測量。也可用于明渠和堰的流量測量，只需一臺傳感器可同時測量雨水溢流池的液位和流量。最多可有6路繼電器觸發趨勢報警、流量脈沖輸出報警或回水/淤泥報警，有單通道或雙通道型可選.

優勢

六行純文本顯示的簡單菜單引導式現場操作，15種語言可選

現場包絡線顯示，完成簡單的儀表故障診斷

提供FieldCare操作軟件，用戶可以方便地對儀表進行遠程操作、故障診斷和測量點文件編制

通過內置或外部溫度傳感器，實現行程時間校準

線性化功能（最多32點）可將測量值轉換成任意單位到的長度、體積或流量

基于內置的流量曲線，在線計算引水渠/測量堰流量

FDU9x傳感器自動識別功能

應用領域

物位測量：配備1至2臺傳感器，用于液體和固體塊料的物位測量；測量范圍可達45m; 限位檢測；泵控制系統；靶式控制系統；可選：額外泵控制功能； 計算：均值，差值，總值；流量測量：配備1至2臺傳感器，用于明渠和測量堰的流量測量；回水流量測量或淤泥監測；最多3臺累計器和3臺計數器；計數器或時間脈沖輸出用于外部控制單元

特征和規格

連續液位測量

液體

連續料位測量

測量原理

超聲波

特點/應用

分離型儀表，采用現場外殼或安裝在控制機柜中的頂帽式外殼，泵/格柵/限位控制時最多帶6個繼電器，單通道或雙通道型

特點

防護等級：IP 66 / NEMA 4x

自動識別FDU9x傳感器

可選：明渠和測量堰的流量測量或其他泵控制功能

電源/通信

90 ... 253 VAC

10.5 ... 32 VDC

最多2路4...20mA HART

Profibus DP

測量精度

+/- 2mm + 測量距離的0.17%
